Membangun Web Server pada Debian 5 Lenny

Cara Membangun web server di Debian antara lain :

  1. Kita harus login sebagai root.
  2. Install apache2 di Debian.
  3. caranya dengan mengetikan perintah ini di terminal : #apt-get install apache2
  4. Setelah terinstall, kita cek di browser dengan mengetikan http://localhost.
  5. jika benar hasilnya akan sebagai berikut :
  6. Install php5 di Debian
  7. caranya dengan mengetikan perintah ini di terminal : #apt-get install php5
  8. Setelah selesai, kita tes dengan membuat file tes.php, caranya:

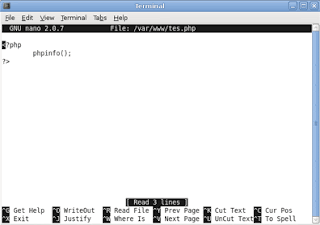

  9. #nano /var/www/tes.php Tulikan perintah ini di file tersebut : Simpan dengan cara menekan tombol Ctrl+o, lalu enter, kemudian Ctrl+x.
  10. Sekarang kita tes di browser dengan mengetikan http://localhost/tes.php
  11. Jika berhasil, hasilnya akan seperti gambar dibawah ini: Jika tampil untuk men-unduh file tes.php tersebut, coba reboot terlebih dahulu, kemudian di tes lagi.
  12. Install php5-mysql di Debian
  13. caranya dengan mengetikan perintah ini di terminal : #apt-get install php5-mysql
  14. Install mysql-server di Debian
  15. caranya dengan mengetikan perintah ini di terminal : #apt-get install mysql-server Setelah berhasil diinstall muncul form untuk mengisi password root untuk mysql seperti dibawah ini : Silakan isikan password anda yang gampang untuk diingat.
  16. Kita tes dengan cara mengetikan perintah ini di terminal
  17. #mysql -u root -p kemudian isikan password root mysql anda yang telah anda isikan sebelumnya. Jika berhasil akan muncul form sebagai berikut:
  18. Install phpmyadmin di Debian
  19. caranya dengan mengetikan perintah ini di terminal : #apt-get install phpmyadmin Setelah itu akan muncul form untuk mengkonfigurasi phpmyadmin. Disini saya pilih apache2. Gambarnya sebagai berikut :
  20. Setelah itu kita buka file konfigurasi apache untuk phpmyadmin dengan mengetikan
  21. #gedit /etc/phpmyadmin/apache.conf copykan isi seluruh perintah di file tersebut ke file /etc/apache2/apache2.conf di baris paling akhir
  22. Restart apache dengan cara mengetikan perintah ini :
  23. #/etc/init.d/apache2 restart
  24. Kita tes dengan membuka browser dan mengetikan http://localhost/phpmyadmin
  25. Akan muncul form sebagai berikut: Masukan password root anda dan hasilnya terlihat seperti gambar dibawah ini:

Konfigurasi Network Card dan Hosts

>konfigurasi network
#nano /etc/network/interfaces

# The primary network interface
allow-hotplug eth0
iface eth0 inet static
        address 192.168.1.1
        netmask 255.255.255.240
        network 192.168.1.0
        broadcast 192.168.1.15
        gateway 192.168.1.1
        # dns-* options are implemented by the resolvconf package, if installed
        dns-nameservers 192.168.1.1
        dns-search server.net

>>untuk keluar dan save tekan tombol ctrl+x >y (yes)


>Konfigurasi Hosts
#nano /etc/hosts

127.0.0.1         localhost
192.168.1.1     server.net      server

# The following lines are desirable for IPv6 capable hosts
::1     ip6-localhost ip6-loopback
fe00::0 ip6-localnet
ff00::0 ip6-mcastprefix
ff02::1 ip6-allnodes
ff02::2 ip6-allrouters
ff02::3 ip6-allhosts

>>untuk keluar dan save tekan tombol ctrl+x >y (yes)

#nano /etc/resolv.conf

search server.net
domain server.net
nameserver 192.168.1.1

>>untuk keluar dan save tekan tombol ctrl+x >y (yes)

>kemudian restart network dengan cara:
#/etc/init.d/networking restart
Reconfiguring network interfaces...done.

DNS SERVER PADA DEBIAN

Artikel ini akan membahas tentang cara Konfigurasi DNS server pada Linux Debian..
Hal yang harus kita ketahui untuk membuat DNS server file yang harus di konfigurasi pada linux yaitu bernama : named.conf. Edit file ini untuk mengkonfigurasi DNS Server.. Dengan IP server 192.168.1.1
cara seperti berikut :

  1. Agar FIle named.conf bisa di edit paket debian yang harus kita install adalah paket bind atau named dengan cara :
              server@root #apt-get install bind
  1. setelah terinstalla cari file named.conf dengan cara :
              server@root #locate named.conf
              /etc/bind/named.conf
  1. Setelah itu edit file tersebut dengan perintah :
             server@root #mcedit /etc/bind/named.conf
  1. lalu tambahkan konfigurasi di bawah kedalamnya :
              zone "iman-tkj.com" {
                         type master;
                         file "/etc/bind/zones/iman-tkj.com";
              };

              zone "1.168.192.in-addr.arpa" {
                         type master;
                         file "/etc/bind/zones/forward.iman-tkj.com";
             };

  1. Setelah itu Copy file /etc/bind/db.local dengan nama /etc/bind/zones/iman-tkj.com dan file /etc/bind/db.127 dengan nama /etc/bind/zones/forward.iman-tkj.com dengan cara :
    server@root #cp /etc/bind/db.local  /etc/bind/zones/iman-tkj.com
             server@root #cp /etc/bind/db.127  /etc/bind/zones/forward.iman-tkj.com
  1.  Lalu edit kedua file tadi seperi dibawah ini :
              server@root #mcedit /etc/bind/iman-tkj.com
               $TTL 604800
               @ IN SOA iman-tkj.com. root.iman-tkj.com. (
                                                           1 ; Serial
                                                604800 ; Refresh
                                                  86400 ; Retry
                                              2419200 ; Expire
                                               604800 ) ; Negative Cache TTL
                                                       ;
               @          IN     NS             iman-tkj.com.     # di ganti dengan nama domain yang anda gunakan
               @          IN     A                192.168.1.1         # ganti ip yang anda gunakan
                www    IN    CNAME     @


               server@root #mcedit /etc/bind/forward.iman-tkj.com

               $TTL 604800
               @ IN SOA iman-tkj.com. root.iman-tkj.com. (
                                                           1 ; Serial
                                                604800 ; Refresh
                                                  86400 ; Retry
                                              2419200 ; Expire
                                               604800 ) ; Negative Cache TTL
                                                       ;
               @          IN     NS             iman-tkj.com.     # di ganti dengan nama domain yang anda gunakan
                1           IN     PTR          192.168.1.1        # di ganti dengan ip anda

  1.  Setelah itu edit file /etc/resolv.conf seperti dibawah ini :
              server@root #mcedit /etc/resolv.conf

              nameserver 192.168.1.1
  1. Reload paket bind dengan cara berikut :
             server@root #/etc/init.d/bind restart

SELESAI DEH BIKIN DNS SERVERNYA

konfigurasi DHCP SERVER DEBIAN 4

1. Install paket dhcp server
# apt-get install dhcp3-server
2. Konfigurasi dhcp server
# mcedit  /etc/dhcp3/dhcp.conf
Konfigurasi utama DHCP Server terletak pada /etc/dhcp3/dhcpd.conf.
optiondomain-name-servers 192.168.254.1;
subnet 192.168.254.0 netmask 255.255.255.0 {
range 192.168.254.1 192.168.254.10;
optiondomain-name-servers 192.168.254.1;
option domain-name “testing.com”;
option routers 192.168.254.1;
option broadcast-address 192.168.252.15;
default-lease-time 3600;
max-lease-time 7200;
}
keterangan: pada baris pertama merupakan subnet dan netmask, baris kedua adalah range ip address yang kita alokasikan untuk klien, baris ketiga pemberian DNS untuk klien, baris keempat adalah name buat klien, baris kelima merupakan router ip, baris keenam merupakan broadcast ip, baris ketujuh adalah default waktu sewa dan baris terakhir maksimum waktu sewa.
3. Konfigurasi interface default
# mcedit /etc/default/dhcp
Konfigurasi utama DHCP server terletak pada /etc/default/dhcp
INTERFACE=”eth0″
(interface yang digubakan sbg dhcp server)
Restart DHCP server
$ /etc/init.d/dhcp3-server restart jika tidak ada error, berarti konfigurasi telah benar
4. Konfigurasi interface card
auto eth0
iface eth0 inet static
address 192.168.254.1
netmask 255.255.255.0
network 192.168.254.0
broadcast 192.168.254.255
gateway 192.168.254.1
5. Client konfigurasi
Rubah file berikut
# mcedit /etc/network/interfaces
masukkan konfigurasi:
auto eth0
iface eth0 inet dhcp
kemudian restart service networking
# /etc/init.d/networking restart
kemudian cek IP address
# ifconfig
sumber :http://maromfive.wordpress.com/dhcp-server-debian-4/

Membuat FTP Server

Fungsi: Melayani client untuk proses upload dan download file
Langkah Membuat:
1. Memberikan ip untuk server FTP
#vim /etc/network/interfaces
address 192.168.1.1
netmask 255.255.255.0
broadcast 192.168.1.255
network 192.168.1.0
2. Menginstall packet (vsftpd /Very Secure FTP Daemond)
#apt-get install vsftpd
3. Mengkonfigurasi FTP Server
#vim /etc/vsftpd.conf
#
anonymous_enable=NO (mendisable user anonymous)
#Uncomment this to enable any form of FTP write command.
local_enable=YES (mengaktifkan user lokal_
# Uncomment this to enable any form of FTP write command.
write_enable=YES
#
# Default umask for local users is 077. You may wish to change this to 022,
# if your users expect that (022 is used by most other ftpd’s)
#local_umask=022
#
# Uncomment this to allow the anonymous FTP user to upload files. This only
# has an effect if the above global write enable is activated. Also, you will
# obviously need to create a directory writable by the FTP user.
#anon_upload_enable=YES
#
# Uncomment this if you want the anonymous FTP user to be able to create
# new directories.
#anon_mkdir_write_enable=YES
#
# Activate directory messages – messages given to remote users when they
# go into a certain directory.
dirmessage_enable=YES
#
# Activate logging of uploads/downloads.
xferlog_enable=YES
#
# Make sure PORT transfer connections originate from port 20 (ftp-data).
connect_from_port_20=YES
#
# If you want, you can arrange for uploaded anonymous files to be owned by
# a different user. Note! Using “root” for uploaded files is not
# recommended!
#chown_uploads=YES
#chown_username=whoever
#
# You may override where the log file goes if you like. The default is shown
# below.
#xferlog_file=/var/log/vsftpd.log
#
# If you want, you can have your log file in standard ftpd xferlog format
#xferlog_std_format=YES
#
# You may change the default value for timing out an idle session.
#idle_session_timeout=600
#
# You may change the default value for timing out a data connection.
#data_connection_timeout=120
#
# It is recommended that you define on your system a unique user which the
# ftp server can use as a totally isolated and unprivileged user.
#nopriv_user=ftpsecure
#
# Enable this and the server will recognise asynchronous ABOR requests. Not
# recommended for security (the code is non-trivial). Not enabling it,
# however, may confuse older FTP clients.
#async_abor_enable=YES
#
# By default the server will pretend to allow ASCII mode but in fact ignore
# the request. Turn on the below options to have the server actually do ASCII
# mangling on files when in ASCII mode.
# Beware that on some FTP servers, ASCII support allows a denial of service
# attack (DoS) via the command “SIZE /big/file” in ASCII mode. vsftpd
# predicted this attack and has always been safe, reporting the size of the
# raw file.
# ASCII mangling is a horrible feature of the protocol.
#ascii_upload_enable=YES
#ascii_download_enable=YES
4. Menjalankan vsftpd
#/etc/init.d/vsftpd restart
5. Menguji server ftp
#telnet localhost 21
kelau pesan yang muncul conected to localhost —> server sudah jalan
Kalau pesan conection refused ——> server tidak jalan
6. Mencoba upload/download file
#ftp localhost atau #ftp nomor_ip komputer
masukkan user
masukkan password
untuk upload —>put atau mput
untuk download —>get atau mget
untuk pindah direktori —-> cd
untuk melihat isi direktor —>ls
Kalau di windows pakai filezilla atau wsftp
Letak file
login user system maka letak file di /home/user
login anonymous maka letak file di /home/ftp
selamat mencoba… smga bermanfaat… amien…

Selasa, 05 Oktober 2010

Jaringan Komputer

Jaringan komputer adalah sebuah sistem yang terdiri atas komputer, software dan perangkat jaringan lainnya yang bekerja bersama-sama untuk mencapai suatu tujuan yang sama. Tujuan dari jaringan komputer adalah:

Agar dapat mencapai tujuan yang sama, setiap bagian dari jaringan komputer meminta dan memberikan layanan (service). Pihak yang meminta/menerima layanan disebut klien (client) dan yang memberikan/mengirim layanan disebut pelayan (server). Arsitektur ini disebut dengan sistem client-server, dan digunakan pada hampir seluruh aplikasi jaringan komputer.

Klasifikasi

Berdasarkan skala :
  • Local Area Network (LAN): suatu jaringan komputer yang menghubungkan suatu komputer dengan komputer lain dengan jarak yang terbatas.
  • Metropolitant Area Network (MAN): prinsip sama dengan LAN, hanya saja jaraknya lebih luas, yaitu 10-50 km.
  • Wide Area Network (WAN): jaraknya antar kota, negara, dan benua. ini sama dengan internet.
Berdasarkan fungsi : Pada dasarnya setiap jaringan komputer ada yang berfungsi sebagai client dan juga server. Tetapi ada jaringan yang memiliki komputer yang khusus didedikasikan sebagai server sedangkan yang lain sebagai client. Ada juga yang tidak memiliki komputer yang khusus berfungsi sebagai server saja. Karena itu berdasarkan fungsinya maka ada dua jenis jaringan komputer:
  • Client-server
    Yaitu jaringan komputer dengan komputer yang didedikasikan khusus sebagai server. Sebuah service/layanan bisa diberikan oleh sebuah komputer atau lebih. Contohnya adalah sebuah domain seperti www.detik.com yang dilayani oleh banyak komputer web server. Atau bisa juga banyak service/layanan yang diberikan oleh satu komputer. Contohnya adalah server jtk.polban.ac.id yang merupakan satu komputer dengan multi service yaitu mail server, web server, file server, database server dan lainnya.

  • Peer-to-peer
    Yaitu jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara bersamaan. Contohnya dalam file sharing antar komputer di Jaringan Windows Network Neighbourhood ada 5 komputer (kita beri nama A,B,C,D dan E) yang memberi hak akses terhadap file yang dimilikinya. Pada satu saat A mengakses file share dari B bernama data_nilai.xls dan juga memberi akses file soal_uas.doc kepada C. Saat A mengakses file dari B maka A berfungsi sebagai client dan saat A memberi akses file kepada C maka A berfungsi sebagai server. Kedua fungsi itu dilakukan oleh A secara bersamaan maka jaringan seperti ini dinamakan peer to peer.

Berdasarkan topologi jaringan, jaringan komputer dapat dibedakan atas:
Berdasarkan kriterianya, jaringan komputer dibedakan menjadi 4 yaitu:
  1. Berdasarkan distribusi sumber informasi/data
    • Jaringan terpusat
      Jaringan ini terdiri dari komputer klient dan server yang mana komputer klient yang berfungsi sebagai perantara untuk mengakses sumber informasi/data yang berasal dari satu komputer server
    • Jaringan terdistribusi
      Merupakan perpaduan beberapa jaringan terpusat sehingga terdapat beberapa komputer server yang saling berhubungan dengan klient membentuk sistem jaringan tertentu.


  2. Berdasarkan jangkauan geografis dibedakan menjadi:
    • Jaringan LAN
      merupakan jaringan yang menghubungkan 2 komputer atau lebih dalam cakupan seperti laboratorium, kantor, serta dalam 1 warnet.

    • Jaringan MAN
      Merupakan jaringan yang mencakup satu kota besar beserta daerah setempat. Contohnya jaringan telepon lokal, sistem telepon seluler, serta jaringan relay beberapa ISP internet.

    • Jaringan WAN
      Merupakan jaringan dengan cakupan seluruh dunia. Contohnya jaringan PT Telkom, PT. Indosat, serta jaringan GSM Seluler seperti Satelindo, Telkomsel, dan masih banyak lagi.


  3. Berdasarkan peranan dan hubungan tiap komputer dalam memproses data.
    • Jaringan Client-Server
      Pada jaringan ini terdapat 1 atau beberapa komputer server dan komputer client. Komputer yang akan menjadi komputer server maupun menjadi komputer client dan diubah-ubah melalui software jaringan pada protokolnya. Komputer client sebagai perantara untuk dapat mengakses data pada komputer server sedangkan komputer server menyediakan informasi yang diperlukan oleh komputer client.

    • Jaringan Peer-to-peer
      Pada jaringan ini tidak ada komputer client maupun komputer server karena semua komputer dapat melakukan pengiriman maupun penerimaan informasi sehingga semua komputer berfungsi sebagai client sekaligus sebagai server.


  4. Berdasarkan media transmisi data
    • Jaringan Berkabel (Wired Network)
      Pada jaringan ini, untuk menghubungkan satu komputer dengan komputer lain diperlukan penghubung berupa kabel jaringan. Kabel jaringan berfungsi dalam mengirim informasi dalam bentuk sinyal listrik antar komputer jaringan.

    • Jaringan Nirkabel(WI-FI)
      Merupakan jaringan dengan medium berupa gelombang elektromagnetik. Pada jaringan ini tidak diperlukan kabel untuk menghubungkan antar komputer karena menggunakan gelombang elektromagnetik yang akan mengirimkan sinyal informasi antar komputer jaringan.


Network Address Translation

Network Address Translation atau yang lebih biasa disebut dengan NAT adalah suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan satu alamat IP. Banyaknya penggunaan metode ini disebabkan karena ketersediaan alamat IP yang terbatas, kebutuhan akan keamanan (security), dan kemudahan serta fleksibilitas dalam administrasi jaringan.

Daftar isi

Alamat IP

Saat ini, protokol IP yang banyak digunakan adalah IP versi 4 (IPv4). Dengan panjang alamat 4 byte berarti terdapat 2 pangkat 32 = 4.294.967.296 alamat IP yang tersedia. Jumlah ini secara teoretis adalah jumlah komputer yang dapat langsung koneksi ke internet. Karena keterbatasan inilah sebagian besar ISP (Internet Service Provider) hanya akan mengalokasikan satu alamat untuk satu penggna dan alamat ini bersifat dinamik, dalam arti alamat IP yang diberikan akan berbeda setiap kali user melakukan koneksi ke internet. Hal ini akan menyulitkan untuk bisnis golongan menengah ke bawah. Di satu sisi mereka membutuhkan banyak komputer yang terkoneksi ke internet, akan tetapi di sisi lain hanya tersedia satu alamat IP yang berarti hanya ada satu komputer yang bisa terkoneksi ke internet. Hal ini bisa diatasi dengan metode NAT. Dengan NAT gateway yang dijalankan di salah satu komputer, satu alamat IP tersebut dapat dibagi ke beberapa komputer yang lain dan mereka bisa melakukan koneksi ke internet secara bersamaan.

Keamanan

Ketika suatu komputer terkoneksi ke internet, komputer tersebut tidak saja dapat mengakses, misalnya ke server suatu situs tertentu, tetapi komputer tersebut juga sangat mungkin untuk diakses oleh komputer lain yang juga terkoneksi ke internet. Jika disalahgunakan, hal tersebut bisa sangat berbahaya. Data-data penting bisa saja dilihat atau bahkan dicuri oleh orang yang tak bertanggungjawab. NAT secara otomatis akan memberikan proteksi seperti halnya firewall dengan hanya mengizinkan koneksi yang berasal dari dalam jaringan. Hal ini berarti tingkat keamanan suatu jaringan akan meningkat, karena kemungkinan koneksi dari luar ke dalam jaringan menjadi relatif sangat kecil.

Administrasi Jaringan

Dengan NAT, suatu jaringan yang besar dapat dipecah-pecah menjadi jaringan yang lebih kecil. Bagian-bagian kecil tersebut masing-masing memiliki satu alamat IP, sehingga dapat menambahkan atau mengurangi jumlah komputer tanpa mempengaruhi jaringan secara keseluruhan. Selain itu, pada gateway NAT modern terdapat server DHCP yang dapat mengkonfigurasi komputer client secara otomatis. Hal ini sangat menguntungkan bagi admin jaringan karena untuk mengubah konfigurasi jaringan, admin hanya perlu mengubah pada komputer server dan perubahan ini akan terjadi pada semua komputer client. Selain itu gateway NAT mampu membatasi akses ke internet, juga mampu mencatat semua traffic, dari dan ke internet. Secara keseluruhan, dengan segala kelebihan gateway NAT tersebut, admin jaringan akan sangat terbantu dalam melakukan tugas-tugasnya.

Jenis-jenis NAT

Full cone NAT

Full Cone NAT.svg

Restricted cone NAT

Restricted Cone NAT.svg

Rort restricted cone NAT

Port Restricted Cone NAT.svg

Symmetric NAT

Symmetric NAT.svg

Router

Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.

Fungsi

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).
Analogi Router dan Switch
Sebagai ilustrasi perbedaan fungsi dari router dan switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN.
Router sangat banyak digunakan dalam jaringan berbasis teknologi protokol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP. Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.
Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

Jenis-jenis router

Secara umum, router dibagi menjadi dua buah jenis, yakni:
  • static router (router statis): adalah sebuah router yang memiliki tabel routing statis yang di setting secara manual oleh para administrator jaringan.
  • dynamic router (router dinamis): adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.

Router versus Bridge

Cara kerja router mirip dengan bridge jaringan, yakni mereka dapat meneruskan paket data jaringan dan dapat juga membagi jaringan menjadi beberapa segmen atau menyatukan segmen-segmen jaringan. Akan tetapi, router berjalan pada lapisan ketiga pada model OSI (lapisan jaringan), dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, seperti halnya alamat IP. Sementara itu, bridge jaringan berjalan pada lapisan kedua pada model OSI (lapisan data-link), dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, yakni MAC address.
Lalu, kapan penggunaan bridge jaringan dilakukan dan kapan penggunakan router dilakukan? Bridge, sebaiknya digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan yang sama (sebagai contoh: segmen jaringan berbasis IP dengan segmen jaringan IP lainnya). Selain itu, bridge juga dapat digunakan ketika di dalam jaringan terdapat protokol-protokol yang tidak bisa melakukan routing, seperti halnya NetBEUI. Sementara itu, router sebaiknya digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan yang berebeda (seperti halnya untuk menghubungkan segmen jaringan IP dengan segmen jaringan IPX.) Secara umum, router lebih cerdas dibandingkan dengan bridge jaringan dan dapat meningkatkan bandwidth jaringan, mengingat router tidak meneruskan paket broadcast ke jaringan yang dituju. Dan, penggunaan router yang paling sering dilakukan adalah ketika kita hendak menghubungkan jaringan kita ke internet.

Produsen router

Beberapa produsen router termasuk:

Switch jaringan

Switch jaringan (atau switch untuk singkatnya) adalah sebuah alat jaringan yang melakukan bridging transparan (penghubung segementasi banyak jaringan dengan forwarding berdasarkan alamat MAC).
Switch jaringan dapat digunakan sebagai penghubung komputer atau router pada satu area yang terbatas, switch juga bekerja pada lapisan data link, cara kerja switch hampir sama seperti bridge, tetapi switch memiliki sejumlah port sehingga sering dinamakan multi-port bridge.


Cara Kerja Switch

Switch dapat dikatakan sebagai multi-port bridge karena mempunyai collision domain dan broadcast domain tersendiri, dapat mengatur lalu lintas paket yang melalui switch jaringan. Cara menghubungkan komputer ke switch sangat mirip dengan cara menghubungkan komputer atau router ke hub. Switch dapat digunakan langsung untuk menggantikan hub yang sudah terpasang pada jaringan.

Type Switch

Ada beberapa jenis Switch yang beredar di pasaran, yang bekerja di Layer 2 dan Layer 3 pada lapisan OSI.

ATM Switch

ISDN Switch

ISDN (Integrated Services Digital Network) Switch atau yang dikenal sebagai istilah Frame relay switch over ISDN yang biasanya terdapat pada Service Provider bekerja seperti halnya switch, tapi memiliki perbedaan yaitu interface yang di gunakan berupa ISDN card atau ISDN router.

DSLAM Switch

Ethernet Switch

Port uplink

Port uplink adalah sebuah port dalam sebuah hub atau [[switch jaringan]|switch]] yang dapat digunakan untuk menghubungkan hub/switch tersebut dengan hub lainnya di dalam sebuah jaringan berbasis teknologi Ethernet. Dengan menggunakan uplink port, hub-hub pun dapat disusun secara bertumpuk untuk membentuk jaringan yang lebih besar dengan menggunakan kabel Unshielded Twisted Pair yang murah. Jika memang hub yang digunakan tidak memiliki port uplink, maka kita dapat menggunakan kabel UTP yang disusun secara crossover.

Pranala luar

Kartu Jaringan

Kartu jaringan (Inggris: network interface card disingkat NIC atau juga network card) adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC yang bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat fisik adalah NIC Ethernet, Token Ring, dan lainnya; sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah oleh pengguna.

NIC fisik

NIC fisik umumnya berupa kartu yang dapat ditancapkan ke dalam sebuah slot dalam motherboard komputer, yang dapat berupa kartu dengan bus ISA, bus PCI, bus EISA, bus MCA, atau bus PCI Express. Selain berupa kartu-kartu yang ditancapkan ke dalam motherboard, NIC fisik juga dapat berupa kartu eksternal yang berupa kartu dengan bus USB, PCMCIA, bus serial, bus paralel atau Express Card, sehingga meningkatkan mobilitas (bagi pengguna yang mobile).
Kartu NIC Fisik terbagi menjadi dua jenis, yakni:
  • Kartu NIC dengan media jaringan yang spesifik (Media-specific NIC): yang membedakan kartu NIC menjadi beberapa jenis berdasarkan media jaringan yang digunakan. Contohnya adalah NIC Ethernet, yang dapat berupa Twisted-Pair (UTP atau STP), Thinnet, atau Thicknet, atau bahkan tanpa kabel (Wireless Ethernet).
  • Kartu NIC dengan arsitektur jaringan yang spesifik (architecture-specific NIC): yang membedakan kartu NIC menjadi beberapa jenis, sesuai dengan arsitektur jaringan yang digunakan. Contohnya adalah Ethernet, Token Ring, serta FDDI (Fiber Distributed Data Interface), yang kesemuanya itu menggunakan NIC yang berbeda-beda. Kartu NIC Ethernet dapat berupa Ethernet 10 Megabit/detik, 100 Megabit/detik, 1 Gigabit/detik atau 10 Gigabit/detik.
Tugas NIC adalah untuk mengubah aliran data paralel dalam bus komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media jaringan. Media yang umum digunakan, antara lain adalah kabel UTP Category 5 atau Enhanced Category 5 (Cat5e), kabel fiber-optic, atau radio (jika memang tanpa kabel).
Komputer dapat berkomunikasi dengan NIC dengan menggunakan beberapa metode, yakni I/O yang dipetakan ke memori, Direct Memory Access (DMA), atau memory yang digunakan bersama-sama. Sebuah aliran data paralel akan dikirimkan kepada kartu NIC dan disimpan terlebih dahulu di dalam memori dalam kartu sebelum dipaketkan menjadi beberapa frame berbeda-beda, sebelum akhirnya dapat ditransmisikan melalui media jaringan. Proses pembuatan frame ini, akan menambahkan header dan trailer terhadap data yang hendak dikirimkan, yang mengandung alamat, pensinyalan, atau informasi pengecekan kesalahan. Frame-frame tersebut akan kemudian diubah menjadi pulsa-pulsa elekronik (voltase, khusus untuk kabel tembaga), pulsa-pulsa cahaya yang dimodulasikan (khusus untuk kabel fiber-optic), atau gelombang mikro (jika menggunakan radio/jaringan tanpa kabel).
NIC yang berada dalam pihak penerima akan memproses sinyal yang diperoleh dalam bentuk terbalik, dan mengubah sinyal-sinyal tersebut ke dalam aliran bit (untuk menjadi frame jaringan) dan mengubah bit-bit tersebut menjadi aliran data paralel dalam bus komputer penerima. Beberapa fungsi tersebut dapat dimiliki oleh NIC secara langsung, diinstalasikan di dalam firmware, atau dalam bentuk perangkat lunak yang diinstalasikan dalam sistem operasi.

NIC logis

NIC logis merupakan jenis NIC yang tidak ada secara fisik dan menggunakan sepenuhnya perangkat lunak yang diinstalasikan di atas sistem operasi dan bekerja seolah-olah dirinya adalah sebuah NIC. Contoh dari perangkat NIC logis adalah loopback adapter (dalam sistem operasi Windows, harus diinstalasikan secara manual atau dalam sistem operasi keluarga UNIX, terinstalasi secara default, dengan nama interface lo) dan Dial-up adapter (yang menjadikan modem sebagai sebuah alat jaringan dalam sistem operasi Windows). Kartu NIC logis ini dibuat dengan menggunakan teknik emulasi.

Modem

Modem berasal dari singkatan MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa (carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa yang diterima sehingga informasi tersebut dapat diterima dengan baik. Modem merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah. Setiap perangkat komunikasi jarak jauh dua-arah umumnya menggunakan bagian yang disebut "modem", seperti VSAT, Microwave Radio, dan lain sebagainya, namun umumnya istilah modem lebih dikenal sebagai Perangkat keras yang sering digunakan untuk komunikasi pada komputer.
Data dari komputer yang berbentuk sinyal digital diberikan kepada modem untuk diubah menjadi sinyal analog. Sinyal analog tersebut dapat dikirimkan melalui beberapa media telekomunikasi seperti telepon dan radio.
Setibanya di modem tujuan, sinyal analog tersebut diubah menjadi sinyal digital kembali dan dikirimkan kepada komputer. Terdapat dua jenis modem secara fisiknya, yaitu modem eksternal dan modem internal.

Teks garis bawah== Jenis-jenis modem ==
  • [[Modem erdi ]
  • [[Modem wulan
]
  • Modem analog yaitu modem yang mengubah sinyal analog menjadi sinyal digital
  • Modem ADSL
    • Modem teknologi ADSL (Asymetric Digital Subscribe Line) yang memungkinkan berselancar internet dan menggunakan telepon analog secara berbarengan. Caranya sangat mudah, untuk ADSL diberikan sebuah alat yang disebut sebagai Splitter atau pembagi line. Posisi Splitter ditempatkan di depan ketika line telepon masuk. Artinya anda tidak boleh mencabangkan line modem untuk ADSL dengan suara secara langsung. Alat Splitter berguna untuk menghilangkan gangguan ketika anda sedang menggunakan ADSL modem. Dengan Splitter keduanya dapat berjalan bersamaan, sehingga pengguna dapat menjawab dan menelpon seseorang dengan telepon biasa. Di sisi lain, pengguna tetap dapat terkoneksi dengan internet melalui ADSL modem.
  • Modem kabel yaitu modem yang menerima data langsung dari penyedia layanan lewat TV Kabel
  • Modem CDMA

Gateway

Gateway adalah sebuah perangkat yang digunakan untuk menghubungkan satu jaringan komputer dengan satu atau lebih jaringan komputer yang menggunakan protokol komunikasi yang berbeda sehingga informasi dari satu jaringan computer dapat diberikan kepada jaringan komputer lain yang protokolnya berbeda. Definisi tersebut adalah definisi gateway yang utama.
Seiring dengan merebaknya internet, definisi gateway seringkali bergeser. Tidak jarang pula pemula menyamakan "gateway" dengan "router" yang sebetulnya tidak benar.
Kadangkala, kata "gateway" digunakan untuk mendeskripkan perangkat yang menghubungkan jaringan komputer besar dengan jaringan komputer besar lainnya. Hal ini muncul karena seringkali perbedaan protokol komunikasi dalam jaringan komputer hanya terjadi di tingkat jaringan komputer yang besar.

Cara Koneksi Dengan Acsess Point

Men-share koneksi internet dg Access Point (AP) buatan sendiri

Posting yang ini merupakan lanjutan dari posting sebelumnya yaitu Membuat Access Point Sendiri, agak tenggat lama maklum banyak yang harus dilakukan :-) . Namun daripada engga kan?
OK langsung saja, berikut step-by-step men-share koneksi internet lewat AP yang sudah dibuat sebelumnya. Langkah pertama untuk melakukan ini anda membutuhkan 2 Network Card, satu berguna untuk menghubungkan PC anda dengan internet dan satunya bertugas men-share internet tersebut dengan client anda. Karena topik disini adalah men-share koneksi internet dg Access Point maka diasumsikan :
- LAN Card yang terhubung ke internet menggunakan koneksi kabel/UTP
- LAN Card yang terhubung ke client menggunakan wifi/wireless
1. Disini LAN Card yang terhubung ke internet kita kasih nama iNet, terhubung ke internet dengan IP DHCP.

2. Kemudian kita sharing koneksi internet dari iNet menggunakan LAN Card wifi

3. Setelah anda konfigurasi seharusnya di Control Panel -> Network Connection status iNet akan muncul “Connected, Shared, Firewalled” seperti ini :

4. Konfigurasi untuk Wireless LAN / wifi LAN, disini digunakan IP 192.168.0.1/255.255.255.0 karena secara default Internet Connection Sharing memakai IP ini sebagai gateway dan jika berbeda maka Windows akan memaksa men-share menggunakan IP ini. IP Gateway dan DNS dikosongi karena otomatis mengikut konfigurasi dari LAN Card iNet, jadi tidak perlu disii.

5. Membuat Access Point agar bisa berhubungan dengan client anda, Silahkan lihat postingan sebelumnya di Membuat Access Point Sendiri.
6. Konfigurasi IP Komputer Client

7. Setelah semua konfigurasi dilakukan serta membuat Access Point sendiri dan client telah terkoneksi dengan anda, maka di Control Panel -> Network Connections seharusnya seperti ini :

Konfigurasi Network akan seperti ini nantinya :

Selamat Mencoba.

Konfigurasi Wireless Access Point

Ada dua buah perangkat wireless, satu buah jenis wireless Access Point (AP) dan sebuah lagi Wireless Cable/DSL Router. Kedua perangkat ini sudah lama tidak difungsikan secara optimal, langsung saja timbul rasa penasaran untuk melakukan konfigurasi AP. Model dan merk perangkat wireless tidak disebutkan, karena tidak dapat fee dari vendor dan memungkinkan exploitasi menjadi lebih mudah oleh pengakses ilegal yang ada di area sekitar kantor he.. he..
Konfigurasi pertama dilakukan terhadap AP, ada passwordnya, password default telah berganti, tidak perlu bertanya ke konfigurator sebelumnya, cari cara untuk melakukan reset ke default factory setting di google.com, dapat beberapa informasi dari forum/milis, setelah dicoba akhirnya konfigurasi AP kembali ke setting awal.
Interface untuk mengatur setting AP dilakukan dengan memasukkan alamat IP perangkat AP melalui browser, beberapa konfigurasi dilakukan, diantaranya dengan:

  1. Mengatur supaya AP dapat berfungsi sebagai DHCP server
  2. Mencoba fitur Wired Equivalent Privacy (WEP) dan Wi-Fi Protected Access (WPA)
  3. Mengatur akses berdasarkan MAC Address device pengakses
  4. dsb
Beberapa konfigurasi yang dibuat tidak bekerja dengan baik, misalnya meski DHCP server telah diatur, AP tidak memberikan IP sesuai dengan alokasi yang ditentukan.
Upgade Firmware
Biasanya perangkat yang mempunyai firmware semacam AP akan menyediakan upgrade firmware untuk melakukan perbaikan, bahkan dengan upgrade firmware akan ada fungsi tambahan atau baru. Langsung saja cari firmware terbaru untuk AP di website vendor. Ternyata sudah ada beberapa release terhadap firmware lama yang ada di AP, download firmware versi terakhir. Firmware yang di download berbentuk file executable, jalankan file tersebut akan melakukan decompress dan menghasilkan file README dan firmware update.
Proses upgrade dapat dilakukan secara mudah, yaitu langsung dilakukan melalui browser, masukkan file firmware update, kemudian klik sumbit, dalam waktu kurang dari satu menit proses upgrade selesai dan firmware baru langsung terpasang. Reset ke default factory setting dilakukan sesuai rekomendasi Vendor yang ada di file README.
Upgrade firmware memberikan hasil yang sangat memuaskan, yaitu DHCP server dapat berfungsi dengan baik dan tersedianya fasilitas tambahan/baru yaitu perangkat wireless sekarang fungsinya menjadi tiga jenis:
  1. Access Point (fungsi default)
  2. Client Bridge Mode
  3. Repeater Mode
AP dan Komputer Server
Saat ini AP telah berfungsi dengan baik dan benar, selanjutnya ada keinginan untuk menyiapkan sebuah komputer untuk dijadikan sebuah server yang akan menyediakan fungsi untuk:
  1. Pengelolaan user
  2. Pengelolaan akses
  3. Proxy dan Firewall
  4. Pengelolaan authentifikasi
  5. Mencatat log/history akses
  6. Menyediakan fitur billing

Membuat Antena USB Wajan Bolic

Dimasa sekarang kita sudah tau jaringan tanpa kabel yaitu Wireless, jaringan ini sudah di legalkan oleh pemerintah pada tahun 2005.. dan sekarang untuk akses jaringan ini kita memerlukan perangkat keras berupa Akses point, WLAN, dan juga USB wi-fi yang bekerja pada frekwensi 2,4 Ghz.. dan apabila kos-kosan kita dekat area hotspot kita hanya memerlukan salah satu perangkat keras diatas, kl kos-kosan kita jauh gimana yah??,, sekarang kita membahas tentang cara membuat antena wajan bolic yang sekarang lagi naik daun. Antena wajan bolic bertujuan untuk memperhemat dana dari pada membeli antena grid atau yagi yang mahal itu, tapi bisa juga sih antena wajan bolic dibuat untuk mecrack keamanan ISP.kekeke langsung saja kita ke topik permasalahan yaitu :
- persiapan : Penggaris, Solder, Bor, gergaji
- bahan : USB Wi-fi, Wajan, Pipa 3 dim, Dop 3 dim 2 pasang, Alumunium Foil, Mur dan Baut, Double tape, Lakban, kabel UTP 15 m, Kabel USB
sekarang kita mulai pembuatannya,
pertama-tama wajan kita ukur panjang diameternya, setelah itu ukur kedalaman wajan.. kemudian kita hitung untuk mengetahui batas feeder pada pipa
Rumus untuk feeder :f = D^2 / (16*d)
keterangan wajan
setelah kita mengetahui batas feeder pada pipa kita memulai melubangi wajan dengan Bor untuk menempelkan Dop pipa nantinya dengan baut dan mur, pada pipanya kita lubangi yang dimana nantinya kita memasang USB wi-fi nya, untuk rumus melubangi pipa dan tinggi USB Wifi dapat dilihat disini
setelah kita sudah mengikuti langkah-langkah tersebut maka kita mulai memasang Alumunium Foil pada Pipa dengan ketentuan batas feeder bebas alumunium foil.. dan jangan lupa dop satunya dikasih alumunium foil juga pada dasarnya, nah setelah selesai pemasangan alumunium foil maka kita lanjutkan dengan pemasangan pipa ke wajan ^_^ setelah itu langkah terakhir pada kabel UTP kita modifikasi dengan kabel USB, untuk modifikasi kabel dapat dilihat pada gambar
Kabel USB
kabel UTP
Modifikasi
modifikasi kabel selesai trus tinggal pasang deh ^_^
hasilnya akan seperti ini kira-kira.hehe
Hasil
gambar-gambar ini diambil dari galerynya pak goen, makasih pak goen

Buat Antena Wifi Darurat Dari Botol Aqua

Secara tak sengaja memandang botol aqua kapasitas 1,5 liter yang tergeletak di salah satu sudut dapur, teringat kabel yang sudah jadi, dan sekalian mau cek ada sinyal wifi ga disekitar sini. Dan akhirnya terjadilah sudah itu niatan mau buat antena sederhana.

Tujuan dari pembuatan antena ini (antena tincan) cuma mau cek sinyal wifi, plus sekalian mau lihat seberapa besar kenaikan sinyal yang diperoleh. Jadi jangan terlalu dianggap serius kalau gagal :p

Nah langsung saja, biar cepet (kebetulan agak kebelet buang hajat ketika menulis postingan ini :p), sediakan bahan bahan berikut:

  • Botol air kemasan 1,5 liter
  • Aluminium foil, bisa dicari di swalayan atau toko alat alat roti, bisa juga diganti aluminium bungkus susu
  • Cutter, isolasi
  • Segelas air putih kalau haus ;p

Cara buat:
Download software perhitungan tincan (excel) buatannya pak Onno W. Purbo dari SINI. Kemudian ukur diameter botol, kebetulan saya agak kurang akurat kalau dalam pengukuran, jadi saya ambil diameternya 8.5 cm. Masukkan dalam kalkulator diameternya pada bagian D of your can


Liat beberapa poin penting :
Pada bagian L adalah panjang dari botolnya.
Pada bagian S adalah jarak antara tepi botol dengan peletakan USB, pada titik inilah nantinya botol dilubangi sebesar ukuran USB.
Pada 1/4 Wavelength adalah tinggi USB didalam botol.


Blogspot Template by Isnaini Dot Com and Supported by Ralepi.Com - Ducati Motorcycle
